Painel de ponte de aço Bailey

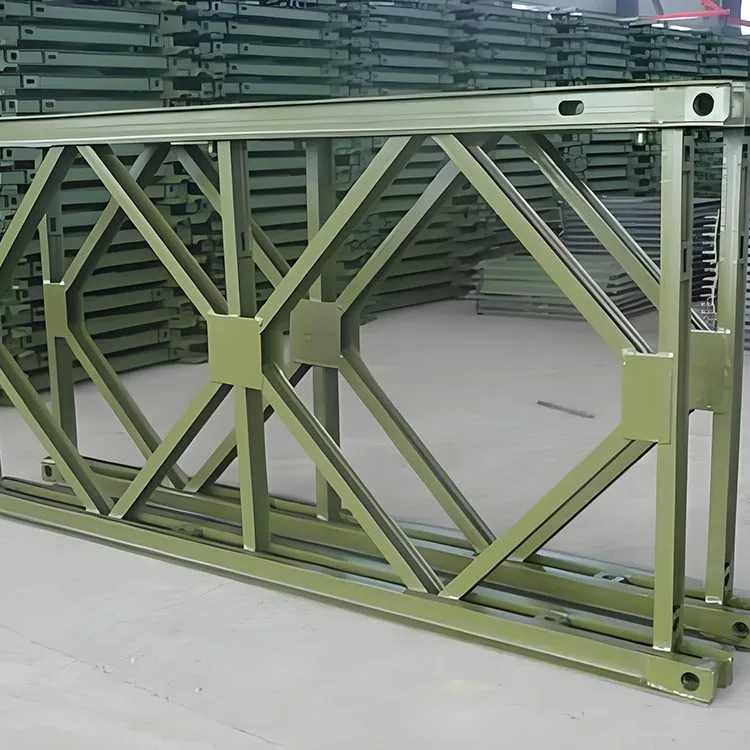

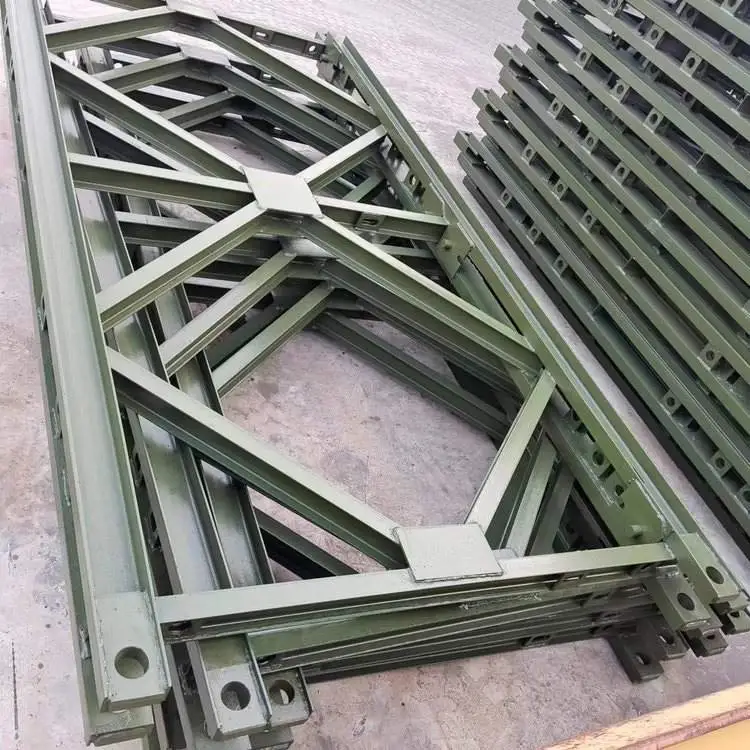

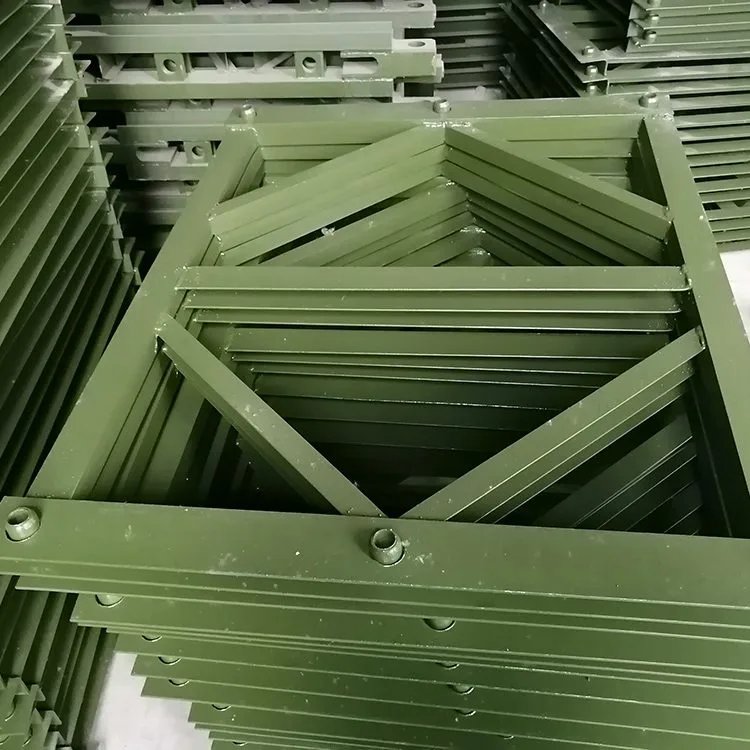

O painel Bailey Steel Bridge é geralmente soldado por cordas superiores e inferiores, componentes verticais e componentes diagonais. Na parte superior dos banzos superior e inferior, existem conexões macho e fêmea, geralmente equipadas com furos para conexão dos suportes. Cada corda é composta por dois canais de aço nº 10 conectados costas com costas. A corda inferior geralmente possui várias placas de aço com furos redondos soldados. Os furos dos parafusos estão localizados dentro das cordas superior e inferior e são usados ​​para conectar as cordas de reforço e a treliça de camada dupla. Existem quatro furos para parafusos dentro da corda superior, que são usados ​​para conectar a estrutura de suporte. Os dois furos no meio são usados ​​para conectar duas ou mais fileiras de treliças dentro da mesma seção transversal, e os dois furos em ambas as extremidades são usados ​​para conectar as seções transversais. Quando múltiplas fileiras de seções da ponte Bailey são usadas como vigas ou colunas, estruturas de suporte são empregadas para reforçar as juntas entre as seções superior e inferior. Durante o processo de construção, o aperto dos parafusos em cada seção da Ponte Bailey, a condição de corrosão dos componentes e o aperto dos pinos devem ser inspecionados semanalmente e ajustes devem ser feitos conforme necessário.

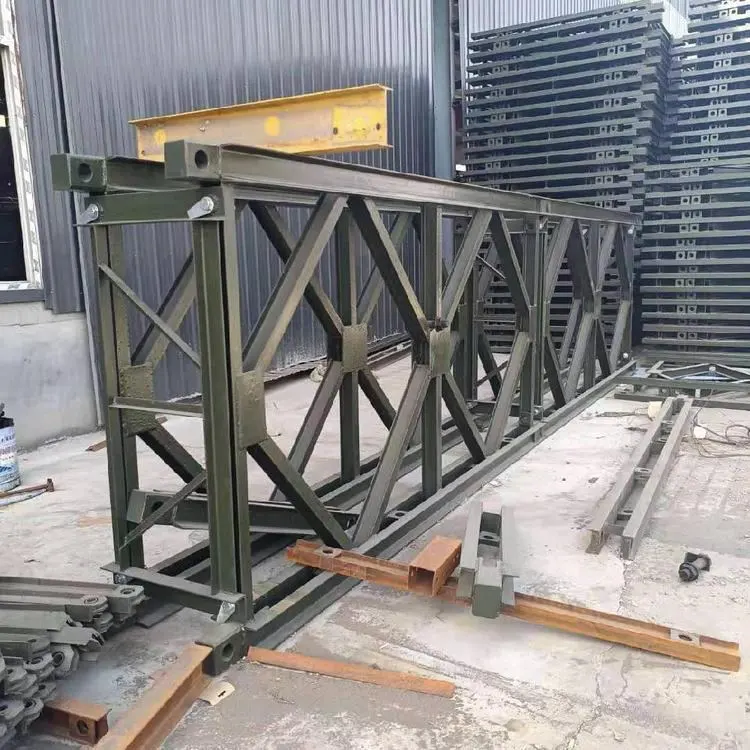

Depois que os painéis Bailey Steel Bridge são expandidos e conectados, eles podem ser colocados horizontalmente ou verticalmente como vigas ou colunas. De acordo com os diferentes métodos de montagem, existem dois tipos: colunas de pórtico e colunas de torre. Quando três ou quatro lajes de treliça são colocadas paralelamente e conectadas através de pórticos de suporte, o pilar formado é um pilar de pórtico. Quando quatro painéis de treliça são colocados a 90 graus entre si e conectados através de contraventamentos de canto e estruturas de suporte, a coluna resultante é uma coluna de torre.

Cenários de aplicação

O painel de ponte de aço Bailey pode ser usado para pontes rodoviárias, conjuntos de guindastes de pórtico, vigas guia, máquinas de montagem de pontes, plataformas de suspensão, etc. O guindaste de pórtico combinado de treliça Bailey é montado com componentes de ponte de aço rodoviário pré-fabricados para a estrutura do pórtico. O vão e a altura da coluna são ajustáveis ​​para se adaptarem a diferentes locais de trabalho. É amplamente aplicado em projetos de construção como rodovias, ferrovias, obras municipais, edifícios e conservação de água, bem como no içamento e movimentação de componentes pré-fabricados em pátios de armazenamento de construção de pontes e no transporte de grandes vigas ao lado de pilares de pontes.
